Batang Penghubung Jantung Penggerak Mesin Pembakaran Dalam

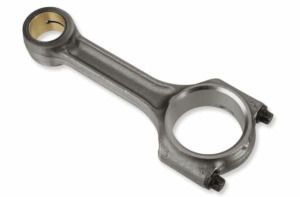

Batang Penghubung Jantung Penggerak Mesin Pembakaran Dalam – Batang penghubung, atau yang sering di sebut connecting rod, adalah sebuah komponen krusial dalam mekanisme mesin pembakaran dalam. Ia bertindak sebagai perantara yang menghubungkan piston dengan poros engkol (crankshaft). Fungsi utamanya adalah mengubah gerakan bolak-balik (translasi) dari piston menjadi gerakan berputar (rotasi) pada poros engkol, yang pada akhirnya menghasilkan tenaga untuk menggerakkan kendaraan atau peralatan lainnya.

Gerakan Kompleks dan Tantangan Inersia:

Pergerakan batang penghubung terbilang rumit. Sambil mengikuti gerakan linier naik turun piston, ia juga melakukan gerakan mengayun dengan sumbu pada piston pin (pena piston). Kombinasi gerakan ini menghasilkan gaya inersia yang signifikan. Untuk mengendalikan gaya inersia yang timbul dan menjaga keseimbangan mesin, komponen bernama balance weight (penyeimbang) di pasang pada poros engkol.

Dalam satu putaran poros engkol, beban inersia yang di terima oleh batang penghubung di perkirakan mencapai dua kali lipat beratnya sendiri. Oleh karena itu, perancangan batang penghubung yang ringan namun tetap kuat menjadi prioritas utama. Tujuannya adalah untuk meminimalkan beban pada bearing (bantalan) dan mengurangi getaran mesin, sembari tetap mampu menyalurkan gaya dorong hasil pembakaran ke poros engkol.

Material dan Proses Pembuatan:

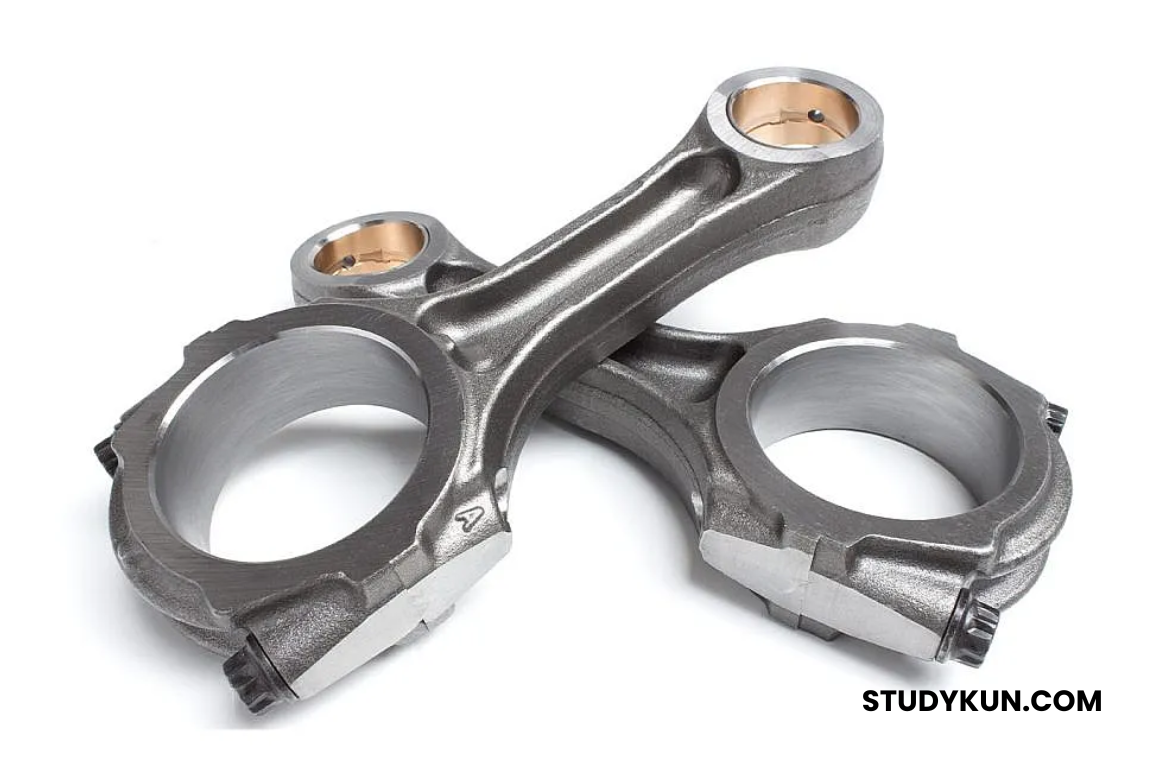

Batang penghubung umumnya terbuat dari baja spesial melalui proses pencetakan atau penempaan. Penempaan di pilih untuk memastikan kekuatan material yang optimal, mengingat beban kerja batang penghubung yang sangat berat. Untuk aplikasi khusus seperti mobil balap, material titanium alloy sering di gunakan meskipun harganya jauh lebih mahal. Keunggulan utama titanium adalah bobotnya yang sangat ringan dengan kekuatan yang mumpuni.

Baca juga: Mengenal Lebih Dekat Piston

Jenis-Jenis Batang Penghubung:

Secara umum, batang penghubung di bedakan menjadi dua tipe berdasarkan bentuk penampangnya:

• Tipe I (I-type): Memiliki penampang menyerupai huruf “I”. Jika di bandingkan dengan tipe H dengan kekuatan yang setara, tipe I cenderung lebih ringan. Inilah mengapa sebagian besar mobil produksi menggunakan batang penghubung tipe I.

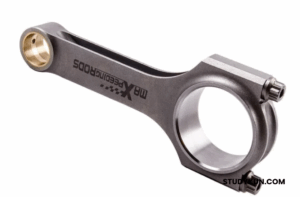

• Tipe H (H-type): Memiliki penampang menyerupai huruf “H”. Struktur ini memberikan ketahanan yang lebih baik terhadap tekukan, terutama pada arah sumbu pena piston.

Pengaruh Panjang Batang Penghubung:

Panjang batang penghubung ternyata memiliki pengaruh terhadap vibrasi lateral (menyamping) yang di hasilkan mesin. Semakin panjang batang penghubung, vibrasi lateral yang terjadi akan semakin kecil. Hal ini dapat di jelaskan dengan menganalisis gaya yang bekerja pada piston selama gerakan berputar poros engkol. Gaya ini dapat di uraikan menjadi komponen arah lateral dan longitudinal (memanjang). Batang penghubung yang lebih panjang akan mengurangi rasio gaya pada arah lateral di bandingkan dengan batang penghubung yang lebih pendek, sehingga gesekan dan vibrasi pun ikut berkurang.

Namun, perlu di ingat bahwa batang penghubung yang terlalu panjang juga memiliki kekurangan, yaitu dapat menambah berat keseluruhan mesin. Oleh karena itu, panjang batang penghubung di rancang secara optimal. Umumnya, jarak antara pusat pena piston (piston pin) dan pusat pena engkol (crank pin) adalah sekitar dua kali panjang langkah (stroke) piston.

Baca juga: Mengenal Lebih Dekat Piston Ring

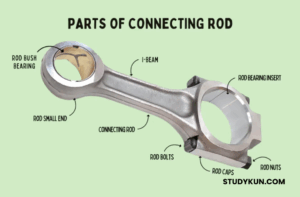

Bagian-Bagian Utama Batang Penghubung:

1. Rod Small End (Ujung Kecil Batang):

• • Ini adalah ujung batang penghubung yang lebih kecil diameternya.
  • Bagian ini terhubung ke piston melalui piston pin (pena piston).
  • Gerakan pada ujung kecil ini berupa ayunan di sekitar piston pin saat piston bergerak naik turun dan poros engkol berputar.

2. Rod Bush Bearing (Bantalan Bushing Batang):

• • Terletak di dalam lubang pada ujung kecil batang penghubung.
  • Bushing ini berfungsi sebagai bantalan gesek antara batang penghubung dan piston pin.
  • Biasanya terbuat dari material yang lebih lunak seperti perunggu untuk mengurangi keausan dan gesekan.

3. I-Beam:

• • Ini adalah bagian badan utama dari batang penghubung yang menghubungkan ujung kecil dan ujung besar.
  • Penampangnya berbentuk huruf “I” (atau terkadang “H” seperti yang kita bahas sebelumnya).
  • Desain I-beam memberikan kekuatan dan kekakuan yang optimal dengan bobot yang relatif ringan, mampu menahan gaya tarik dan tekan yang besar selama siklus kerja mesin.

4. Connecting Rod (Batang Penghubung):

• • Ini adalah keseluruhan komponen yang sedang kita bahas.
  • Berfungsi sebagai penghubung antara piston dan poros engkol, mengubah gerakan bolak-balik piston menjadi gerakan putar poros engkol.

5. Rod Big End (Ujung Besar Batang):

• • Ini adalah ujung batang penghubung yang lebih besar diameternya.
  • Bagian ini terhubung ke pena engkol (crank pin) pada poros engkol.
  • Ujung besar ini biasanya terdiri dari dua bagian yang dapat di pisahkan, yaitu rod body (badan batang) dan rod caps (tutup batang).

6. Rod Bearing Insert (Sisipan Bantalan Batang):

• • Terletak di dalam lubang pada ujung besar batang penghubung, mengelilingi pena engkol.
  • Biasanya terdiri dari dua bagian (atas dan bawah).
  • Berfungsi sebagai bantalan gesek utama antara batang penghubung dan pena engkol.
  • Terbuat dari material khusus yang tahan terhadap tekanan tinggi, suhu tinggi, dan gesekan, serta memiliki kemampuan pelumasan yang baik.

7. Rod Caps (Tutup Batang):

• • Adalah bagian yang dapat di lepas dari ujung besar batang penghubung.
  • Berfungsi untuk mengunci batang penghubung pada pena engkol dengan bantuan baut dan mur.
  • Harus terpasang dengan orientasi dan torsi yang tepat untuk memastikan bantalan berfungsi dengan baik.

8. Rod Bolts (Baut Batang):

• • Baut yang di gunakan untuk mengencangkan tutup batang (rod caps) ke badan batang (rod body).
  • Harus memiliki kekuatan tarik yang tinggi untuk menahan gaya yang bekerja pada ujung besar selama mesin beroperasi.

9. Rod Nuts (Mur Batang):

• • Mur yang di gunakan bersama dengan baut batang untuk mengamankan tutup batang.
  • Pengetatan mur harus sesuai dengan spesifikasi torsi yang di tentukan untuk mencegah kerusakan atau kegagalan.

Baca juga: Mengenal Lebih Dekat Blok Silinder

Keunggulan Batang Penghubung yang di Rancang dengan Baik:

• Transfer Daya yang Efisien: Mampu mentransfer gaya pembakaran dari piston ke poros engkol dengan minimal kehilangan energi.
• Daya Tahan Tinggi: Di rancang untuk menahan tekanan dan tegangan yang ekstrem selama siklus kerja mesin.
• Bobot Ringan: Meminimalkan gaya inersia dan getaran, sehingga meningkatkan efisiensi dan kenyamanan berkendara.
• Umur Pakai Panjang: Dengan material dan proses pembuatan yang tepat, batang penghubung dapat bertahan selama masa pakai mesin.

Kesimpulan:

Batang penghubung jantung penggerak mesin pembakaran dalam adalah komponen vital yang menjembatani dunia gerakan lurus piston dengan putaran tenaga pada poros engkol. Desain, material, dan dimensi batang penghubung sangat memengaruhi kinerja, efisiensi, dan keawetan mesin. Pemahaman mendalam tentang fungsi dan karakteristik batang penghubung penting bagi para insinyur dan teknisi otomotif dalam merancang, memelihara, dan memperbaiki mesin pembakaran dalam.
