Mengenal Kelistrikan Bodi Sepeda Motor

Mengenal Kelistrikan Bodi Sepeda Motor – Sistem kelistrikan pada sepeda motor memegang peranan vital untuk fungsionalitas dan keselamatan berkendara. Berbeda dengan kelistrikan mesin yang fokus pada pengapian dan pengisian daya, kelistrikan bodi lebih menitikberatkan pada sistem penerangan, sinyal, klakson, dan berbagai instrumen bantu lainnya. Pemahaman yang mendalam tentang kelistrikan bodi akan membantu dalam melakukan perawatan, perbaikan, dan modifikasi yang tepat pada sepeda motor.

I. Komponen Dasar Kelistrikan Bodi Sepeda Motor

1. Baterai (Aki):

• • Fungsi: Sumber energi listrik utama bagi seluruh sistem kelistrikan sepeda motor saat mesin mati atau putaran mesin rendah. Menyimpan energi kimia dan mengubahnya menjadi energi listrik.
  • Jenis: Umumnya menggunakan baterai timbal-asam (lead-acid) baik jenis basah (MF/Maintenance Free) maupun kering (gel/AGM).
  • Penjelasan Mendalam: Baterai bekerja berdasarkan reaksi elektrokimia antara plat timbal (Pb) dan timbal dioksida (PbO2) yang di rendam dalam larutan asam sulfat (H2SO4). Saat pengosongan (discharging), kedua plat menjadi timbal sulfat (PbSO4) dan asam sulfat berkurang. Saat pengisian (charging), proses ini di balik. Tegangan standar baterai sepeda motor umumnya 12 Volt. Penting untuk menjaga kondisi baterai agar tidak kekurangan cairan elektrolit (untuk tipe basah) dan selalu terisi penuh untuk menjaga kinerja sistem kelistrikan.

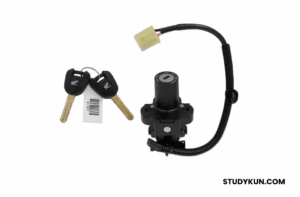

2. Kunci Kontak (Ignition Switch):

• • Fungsi: Saklar utama yang menghubungkan atau memutuskan aliran listrik dari baterai ke seluruh sistem kelistrikan.
  • Penjelasan Mendalam: Kunci kontak umumnya memiliki beberapa posisi:
    • OFF: Semua sistem kelistrikan terputus.
    • ON: Aliran listrik terhubung, memungkinkan mesin di hidupkan dan komponen kelistrikan bodi berfungsi.
    • LOCK: Mengunci stang dan memutus aliran listrik.
    • PARK/ACC (Opsional): Menyalakan lampu kota/lampu senja bahkan saat mesin mati untuk tujuan parkir atau penggunaan aksesori kecil.
  • Kunci kontak memiliki banyak pin terminal yang di hubungkan ke berbagai sirkuit (misalnya, ke CDI/ECU, ke lampu, ke klakson).

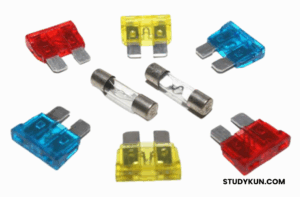

3. Fuse (Sekring/Pengaman Arus):

• • Fungsi: Melindungi komponen kelistrikan dari kelebihan arus (konsleting) yang dapat merusak kabel atau komponen lainnya.
  • Jenis: Sekring tabung (cartridge fuse) atau sekring bilah (blade fuse).
  • Penjelasan Mendalam: Sekring berisi kawat tipis yang akan meleleh dan putus jika arus yang mengalir melebihi batas yang di tentukan. Rating sekring (dalam Ampere) harus sesuai dengan kebutuhan sirkuit yang di lindungi. Penggantian sekring yang putus harus dengan rating yang sama. Jangan sekali-kali menggunakan kawat atau benda lain sebagai pengganti sekring karena dapat menyebabkan kebakaran.

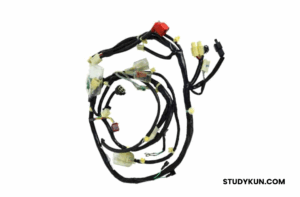

4. Kabel dan Konektor:

• • Fungsi: Menghantarkan arus listrik dari satu komponen ke komponen lain. Konektor berfungsi menyambungkan kabel secara aman dan mudah di lepas.
  • Penjelasan Mendalam: Kabel pada sepeda motor memiliki berbagai warna standar yang menunjukkan fungsi tertentu (misalnya, merah untuk positif baterai, hitam untuk ground, biru untuk lampu jauh, dll.). Penting untuk memahami kode warna kabel (wiring diagram) saat melakukan perbaikan. Konektor harus dalam kondisi baik (tidak berkarat, tidak longgar) untuk memastikan aliran listrik yang optimal.

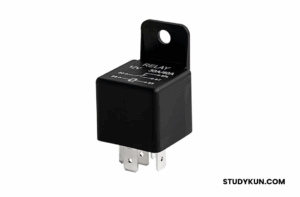

5. Relay:

• • Fungsi: Saklar elektromagnetik yang di gunakan untuk mengalirkan arus besar dengan kontrol arus kecil.
  • Penjelasan Mendalam: Relay terdiri dari kumparan (coil) dan kontak saklar. Ketika arus kecil di alirkan ke kumparan, kumparan akan menghasilkan medan magnet yang menarik kontak saklar sehingga menghubungkan sirkuit arus besar. Relay sering di gunakan untuk lampu utama, klakson, starter, atau komponen lain yang membutuhkan arus besar untuk menghindari beban berlebih pada saklar atau kabel yang lebih tipis.

Baca juga: Mengenal Lebih Dekat Material Abrasif

II. Sistem Penerangan

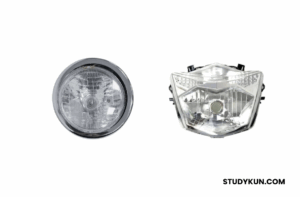

1. Lampu Kepala (Headlight):

• • Fungsi: Menerangi jalan di depan.
  • Jenis: Halogen, HID (High-Intensity Discharge), LED (Light Emitting Diode).
  • Penjelasan Mendalam:
    • Lampu Halogen: Teknologi lama, menggunakan filamen dan gas halogen. Menghasilkan panas tinggi.
    • Lampu HID: Menggunakan pelepasan gas dalam tabung berisi gas xenon. Membutuhkan ballast (pengontrol arus). Cahaya lebih terang dari halogen, tetapi membutuhkan waktu untuk mencapai kecerahan penuh.

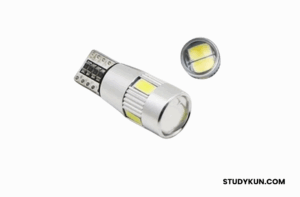

    • Lampu LED: Teknologi terbaru, menggunakan dioda pemancar cahaya. Sangat efisien, tahan lama, dan menghasilkan cahaya instan. Semakin populer di sepeda motor modern.
  • Lampu kepala umumnya memiliki dua filamen (untuk halogen) atau dua mode (untuk LED/HID) yaitu lampu dekat (low beam) dan lampu jauh (high beam). Lampu dekat memiliki fokus cahaya ke bawah untuk menghindari silau pengendara lain, sementara lampu jauh memiliki fokus ke depan untuk jarak pandang yang lebih jauh.

2. Lampu Rem (Brake Light/Stop Lamp):

• • Fungsi: Memberikan sinyal kepada pengendara di belakang bahwa sepeda motor sedang mengerem.
  • Penjelasan Mendalam: Lampu rem menyala ketika salah satu tuas rem (depan atau belakang) di tekan. Saklar lampu rem biasanya terletak di dekat tuas rem dan pedal rem belakang. Penting untuk memastikan lampu rem berfungsi dengan baik untuk keselamatan.

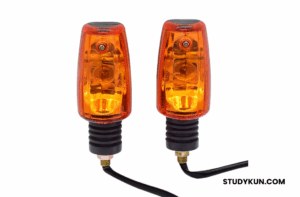

3. Lampu Sein/Sinyal Belok (Turn Signal/Indicator Light):

• • Fungsi: Memberikan sinyal kepada pengendara lain tentang arah belok yang akan di ambil.
  • Penjelasan Mendalam: Lampu sein bekerja dengan bantuan flasher relay yang membuat lampu berkedip. Flasher relay adalah komponen elektronik yang secara otomatis memutus dan menyambungkan arus ke lampu sein. Kecepatan kedipan lampu sein di tentukan oleh karakteristik flasher. Jika salah satu bohlam sein putus, kecepatan kedipan biasanya akan berubah (lebih cepat atau lebih lambat) karena perubahan beban pada flasher.

4. Lampu Kota/Senja (Position Light/Parking Light):

• • Fungsi: Meningkatkan visibilitas sepeda motor, terutama di malam hari atau kondisi senja.
  • Penjelasan Mendalam: Lampu ini biasanya menyala saat kunci kontak pada posisi ON atau PARK. Intensitas cahayanya lebih rendah dari lampu kepala.

5. Lampu Indikator Panel Instrumen:

• • Fungsi: Memberikan informasi visual kepada pengendara tentang status sepeda motor (lampu jauh, sein, netral, tekanan oli, temperatur mesin, dll.).
  • Penjelasan Mendalam: Setiap lampu indikator memiliki sensor atau saklar pemicu masing-masing. Misalnya, lampu indikator netral akan menyala jika transmisi berada pada posisi netral, dipicu oleh saklar netral di dalam transmisi.

Baca juga: Mengenal Lebih Dekat Komponen Bodi Kendaraan

III. Sistem Sinyal dan Instrumen Bantu

Mengenal sistem sinyal dan instrumen bantu pada kelistrikan sepeda motor mengacu pada rangkaian komponen kelistrikan yang di rancang untuk memberikan informasi atau peringatan. Informasi atau peringatan ini di tunjukan kepada pengendara maupun pengguna jalan lainnya. Hal inilah yang mampu membantu pengendara dalam operasional dan pemantauan kondisi sepeda motor saat berkendara.

Berbeda dengan sistem penerangan yang fokus pada cahaya, sistem ini lebih menekankan pada aspek komunikasi (sinyal) dan penyediaan data (instrumen). Lebih lanjutnya, fungsi-fungsi krusial yang diakomodasi oleh sistem ini meliputi:

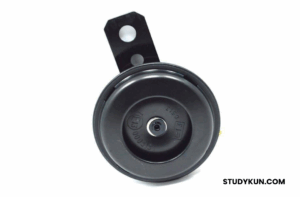

1. Klakson (Horn):

• • Fungsi: Memberikan peringatan suara kepada pengendara lain atau pejalan kaki.
  • Penjelasan Mendalam: Klakson bekerja dengan prinsip elektromagnetik yang menggetarkan diafragma. Arus dari baterai dialirkan melalui saklar klakson ke klakson. Beberapa sepeda motor menggunakan relay untuk klakson agar suara lebih stabil dan menghindari beban berlebih pada saklar klakson.

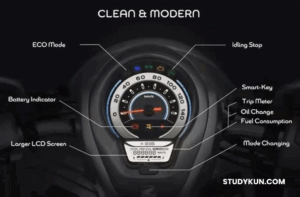

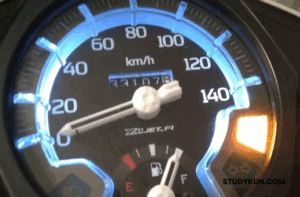

2. Panel Instrumen (Speedometer, Tachometer, Fuel Gauge, dll.):

• • Fungsi: Menampilkan informasi penting seperti kecepatan, putaran mesin, tingkat bahan bakar, odometer, dll.
  • Jenis: Analog (jarum) atau Digital (layar LCD).
  • Penjelasan Mendalam:
    • Speedometer: Mengukur kecepatan. Bisa mekanikal (menggunakan kabel dan gear di roda) atau elektronik (menggunakan sensor kecepatan di roda atau transmisi).
    • Tachometer: Mengukur putaran mesin (RPM). Umumnya elektronik, mengambil sinyal dari koil pengapian atau sensor crankshaft.
    • Fuel Gauge (Indikator Bahan Bakar): Mengukur tingkat bahan bakar di tangki. Bekerja dengan pelampung yang terhubung ke resistor variabel.
    • Odometer/Trip Meter: Mencatat jarak tempuh.
    • Lampu Indikator: Seperti yang sudah dijelaskan sebelumnya.

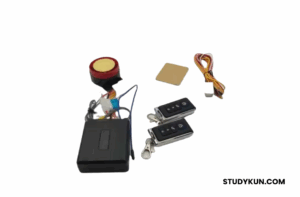

3. Sistem Alarm (Opsional):

• • Fungsi: Memberikan keamanan tambahan terhadap pencurian.
  • Penjelasan Mendalam: Sistem alarm modern seringkali terintegrasi dengan immobilizer (mengunci sistem pengapian). Alarm akan berbunyi dan/atau mengunci mesin jika ada upaya pencurian atau gerakan yang mencurigakan.

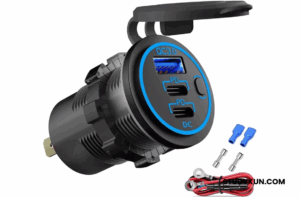

4. Soket Pengisian Daya (Charger Port) – Opsional:

• • Fungsi: Mengisi daya perangkat elektronik seperti ponsel atau GPS.
  • Penjelasan Mendalam: Biasanya berupa port USB atau soket lighter 12V. Terhubung langsung ke baterai melalui sekring pengaman.

Baca juga: Teknik Dasar Perbaikan Bodi Sepeda Motor

IV. Diagram Pengkabelan (Wiring Diagram)

Mengenal Diagram Pengkabelan (Wiring Diagram) dalam konteks kelistrikan sepeda motor adalah representasi visual atau peta skematis yang menunjukkan bagaimana berbagai komponen kelistrikan terhubung satu sama lain melalui kabel, serta jalur aliran listriknya. Diagram ini menggunakan simbol-simbol standar untuk merepresentasikan setiap komponen (seperti baterai, lampu, saklar, sekring, dll.) dan kode warna untuk kabel, sehingga memudahkan dalam memahami, mendiagnosis, dan memperbaiki masalah kelistrikan.

Dengan demikian, wiring diagram menjadi alat yang sangat esensial karena:

• Simbol: Setiap komponen kelistrikan memiliki simbol standar yang merepresentasikannya.
• Warna Kabel: Setiap warna kabel memiliki makna dan tujuan tertentu. Standar warna kabel bisa sedikit berbeda antar pabrikan, tetapi umumnya ada kesamaan (misalnya, merah untuk positif, hitam untuk ground).
• Alur Arus: Diagram menunjukkan bagaimana arus listrik mengalir dari baterai, melalui saklar, fuse, hingga ke komponen dan kembali ke ground.

Tips Membaca Wiring Diagram:

1. Mulai dari Sumber: Telusuri dari baterai atau kunci kontak.
2. Ikuti Jalur Arus: Ikuti garis-garis yang merepresentasikan kabel.
3. Identifikasi Komponen: Kenali setiap simbol komponen.
4. Perhatikan Fuse dan Saklar: Pastikan fuse memiliki rating yang benar dan saklar berfungsi.
5. Cari Ground: Pastikan setiap sirkuit memiliki koneksi ground yang baik.

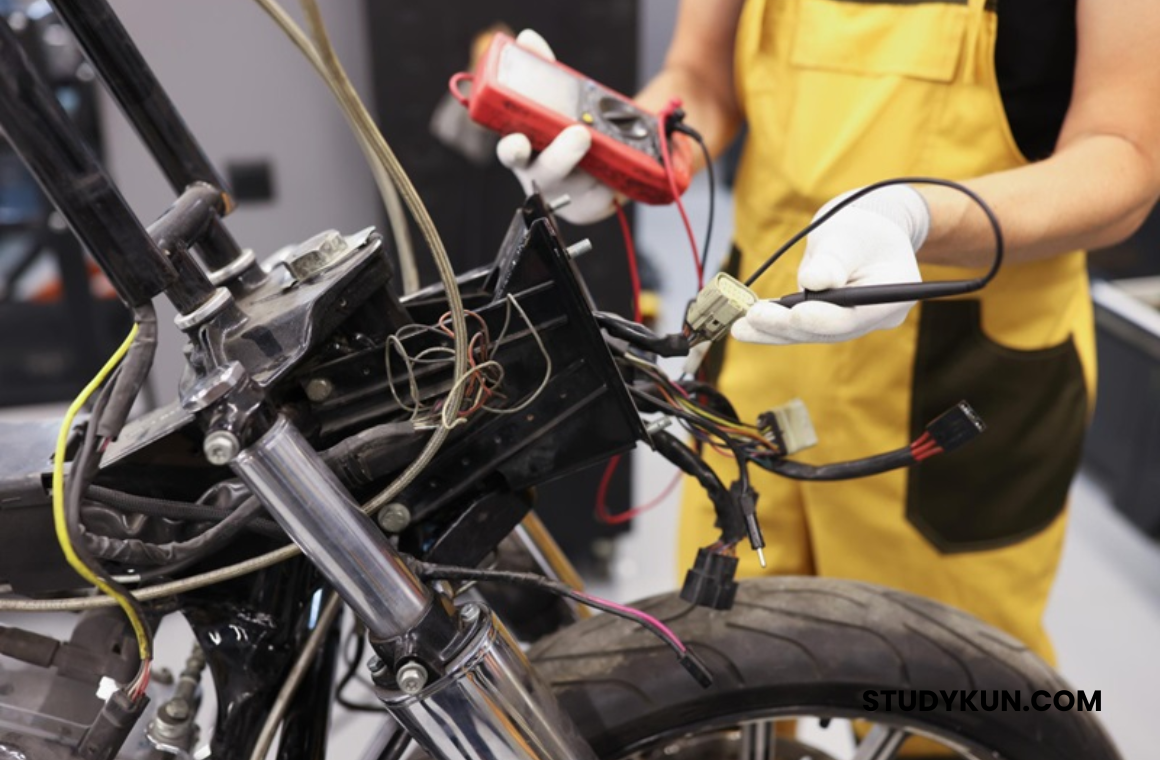

V. Troubleshooting Kelistrikan Bodi

Mengenal Troubleshooting Kelistrikan Bodi pada sepeda motor adalah proses sistematis untuk mengidentifikasi, menganalisis, dan memperbaiki masalah atau malfungsi yang terjadi pada sistem kelistrikan bagian bodi kendaraan sepeda motor. Ini melibatkan serangkaian langkah logis untuk menemukan penyebab akar dari gangguan kelistrikan, seperti lampu yang tidak menyala, klakson yang mati, atau indikator yang tidak berfungsi, dan kemudian mengambil tindakan korektif yang diperlukan.Berikut di bawah ini beberapa masalah umum dan cara mendiagnosanya:

1. Lampu Tidak Menyala:

• • Cek Bohlam: Mungkin putus.
  • Cek Sekring: Mungkin putus.
  • Cek Kabel/Konektor: Mungkin ada yang putus atau longgar.
  • Cek Saklar: Mungkin saklar rusak.
  • Cek Ground: Pastikan koneksi ground baik.

2. Lampu Redup/Berkedip Tidak Normal:

• • Baterai Lemah: Perlu diisi ulang atau diganti.
  • Koneksi Longgar/Berkarat: Periksa terminal baterai, konektor, dan titik ground.
  • Sistem Pengisian Bermasalah: Jika lampu redup saat mesin hidup, mungkin ada masalah pada kiprok (regulator/rectifier) atau alternator (stator coil).

3. Klakson Tidak Berbunyi:

• • Cek Saklar Klakson: Mungkin rusak.
  • Cek Sekring Klakson: Mungkin putus.
  • Cek Klakson itu Sendiri: Mungkin rusak.
  • Cek Relay Klakson (Jika Ada): Mungkin relay rusak.
  • Cek Kabel/Koneksi Ground: Mungkin ada yang putus atau longgar.

4. Lampu Sein Tidak Berkedip/Kedipan Cepat/Lambat:

• • Cek Bohlam Sein: Salah satu atau lebih bohlam mungkin putus.
  • Cek Flasher Relay: Mungkin rusak atau tidak sesuai dengan beban (watt) lampu.
  • Cek Saklar Sein: Mungkin rusak.

Alat Bantu Troubleshooting:

• Multimeter: Untuk mengukur tegangan, arus, dan resistansi. Sangat penting untuk diagnosa kelistrikan.
• Test Pen DC: Untuk memeriksa adanya tegangan pada suatu titik.
• Tang Amper (Clamp Meter): Untuk mengukur arus tanpa memotong kabel.

VI. Perawatan Kelistrikan Bodi

Mengenal Perawatan Kelistrikan Bodi pada sepeda motor adalah serangkaian tindakan preventif dan korektif yang di lakukan secara berkala untuk menjaga, memeriksa, dan memastikan seluruh komponen sistem kelistrikan bodi tetap berfungsi optimal, aman, dan memiliki umur pakai yang panjang. Hal ini merupakan bagian penting dari perawatan rutin sepeda motor untuk mencegah masalah kelistrikan sebelum terjadi dan mendeteksi potensi kerusakan sejak dini. Berikut di bawah ini perawatan rutin untuk menjaga kinerja optimal dan memperpanjang umur sistem kelistrikan.

1. Periksa Kondisi Baterai:

• • Bersihkan terminal baterai dari karat.
  • Periksa level air aki (untuk tipe basah) dan tambahkan jika kurang.
  • Pastikan baterai terisi penuh, terutama jika jarang di gunakan.

2. Periksa Sekring:

• • Pastikan sekring tidak ada yang putus.
  • Periksa kondisi rumah sekring, pastikan tidak ada karat atau longgar.

3. Periksa Kabel dan Konektor:

• • Pastikan tidak ada kabel yang terkelupas atau putus.
  • Periksa konektor, pastikan tidak longgar, berkarat, atau kotor. Lumasi dengan grease khusus listrik jika perlu.

5. Periksa Lampu:

• • Pastikan semua lampu berfungsi normal (lampu kepala, rem, sein, lampu senja, lampu indikator).
  • Ganti bohlam yang putus segera.

6. Periksa Klakson:

• • Pastikan klakson berbunyi nyaring dan jelas.

7. Periksa Titik Ground:

• • Pastikan semua titik ground (koneksi negatif ke rangka/sasis) bersih dan terpasang kuat. Ground yang buruk adalah penyebab umum masalah kelistrikan.

VII. Modifikasi Kelistrikan Bodi (Dengan Hati-hati)

Mengenal Modifikasi Kelistrikan Bodi (Dengan Hati-hati) pada sepeda motor adalah proses perubahan atau penambahan komponen pada sistem kelistrikan bodi standar sepeda motor, yang di lakukan dengan pertimbangan matang terhadap dampak fungsionalitas, keamanan, dan keandalan sistem secara keseluruhan. Frasa “dengan hati-hati” sangat di tekankan karena modifikasi kelistrikan yang tidak tepat dapat menyebabkan berbagai masalah serius, mulai dari malfungsi komponen, kerusakan sistem kelistrikan, hingga risiko kebakaran.

Oleh karena itu, ketika melakukan modifikasi ini, ada beberapa aspek kunci yang harus menjadi perhatian utama:

• Pahami Kebutuhan Arus: Pastikan sistem kelistrikan sepeda motor (terutama sistem pengisian) mampu menanggung beban tambahan.
• Gunakan Kabel yang Sesuai: Gunakan kabel dengan ukuran (gauge) yang memadai untuk menahan arus yang akan di alirkan.
• Pasang Sekring Tambahan: Selalu gunakan sekring pada setiap sirkuit tambahan untuk melindungi komponen dan kabel.
• Pahami Wiring Diagram: Jika ragu, konsultasikan dengan teknisi ahli.
• Hindari Pemotongan Kabel Orisinil: Jika memungkinkan, gunakan konektor PnP (Plug and Play) atau cabang kabel yang aman.
• Perhatikan IP Rating: Jika menambahkan komponen eksternal, pastikan memiliki IP rating (Ingress Protection) yang sesuai untuk ketahanan terhadap air dan debu.

Kesimpulan

Kelistrikan bodi pada sepeda motor adalah sistem yang kompleks namun esensial. Dengan memahami komponen-komponennya, fungsinya, cara kerjanya, serta melakukan perawatan dan troubleshooting yang tepat, Anda dapat memastikan sepeda motor Anda selalu dalam kondisi prima, aman, dan nyaman untuk dikendarai. Selalu prioritaskan keselamatan dan jangan ragu untuk mencari bantuan profesional jika menghadapi masalah yang kompleks.
