Mengenal Lebih Dekat dengan Mur – Dalam ranah teknik dan perakitan, seringkali perhatian utama tertuju pada komponen-komponen besar dan kompleks. Namun, jangan lupakan peran krusial dari elemen-elemen kecil seperti mur. Meskipun tampak sederhana, mur adalah fondasi penting yang memastikan sambungan yang kokoh dan andal dalam berbagai aplikasi. Tanpa kehadiran mur, baut hanyalah sepotong logam berulir tanpa kemampuan mengikat yang efektif. Mari kita selami lebih dalam definisi, material, jenis-jenis, hingga pentingnya pemahaman yang baik tentang mur.

Secara fundamental, mur adalah sebuah komponen mekanis yang memiliki ulir internal (female thread). Desainnya secara spesifik di tujukan untuk di pasangkan dengan baut atau batang berulir eksternal (male thread). Fungsi utamanya adalah untuk mengencangkan dua atau lebih bagian bersama-sama. Hal ini, menciptakan sebuah ikatan yang mampu menahan berbagai jenis gaya dan tekanan yang mungkin bekerja padanya.

Selain itu material penyusun mur pun beragam, di sesuaikan dengan kebutuhan spesifik dari aplikasi yang di tuju. Meskipun baja lunak menjadi pilihan yang umum karena keseimbangan antara kekuatan dan kemudahan produksi. Material lain untuk penyusunan mur juga tak kalah penting. Terutama untuk aplikasi yang menuntut lebih dari sekadar kekuatan standar. Kekuatan standar ini meliputi, ketahanan terhadap korosi, suhu ekstrem, atau konduktivitas listrik. Berikut di bawah ini, adalah beberapa material umum yang di gunakan dalam pembuatan mur:

Baja Karbon Tinggi: Menawarkan kekuatan tarik dan geser yang lebih superior.
Baja Tahan Karat (Stainless Steel): Pilihan ideal untuk lingkungan yang korosif atau aplikasi yang membutuhkan kebersihan tinggi.
Kuningan: Di kenal karena ketahanan terhadap korosi dan konduktivitas listrik yang baik.
Perunggu: Kuat, tahan korosi, dan memiliki gesekan yang rendah.
Aluminium: Ringan dan tahan terhadap korosi. Serta sering di gunakan dalam industri penerbangan dan otomotif.
Titanium: Sangat kuat, ringan, dan tahan korosi. Selain itu, cocok untuk aplikasi berkinerja tinggi.
Bahkan Plastik: Di gunakan dalam aplikasi yang membutuhkan isolasi listrik. Selain itu memiliki berat yang ringan, dan memiliki ketahanan terhadap bahan kimia tertentu.

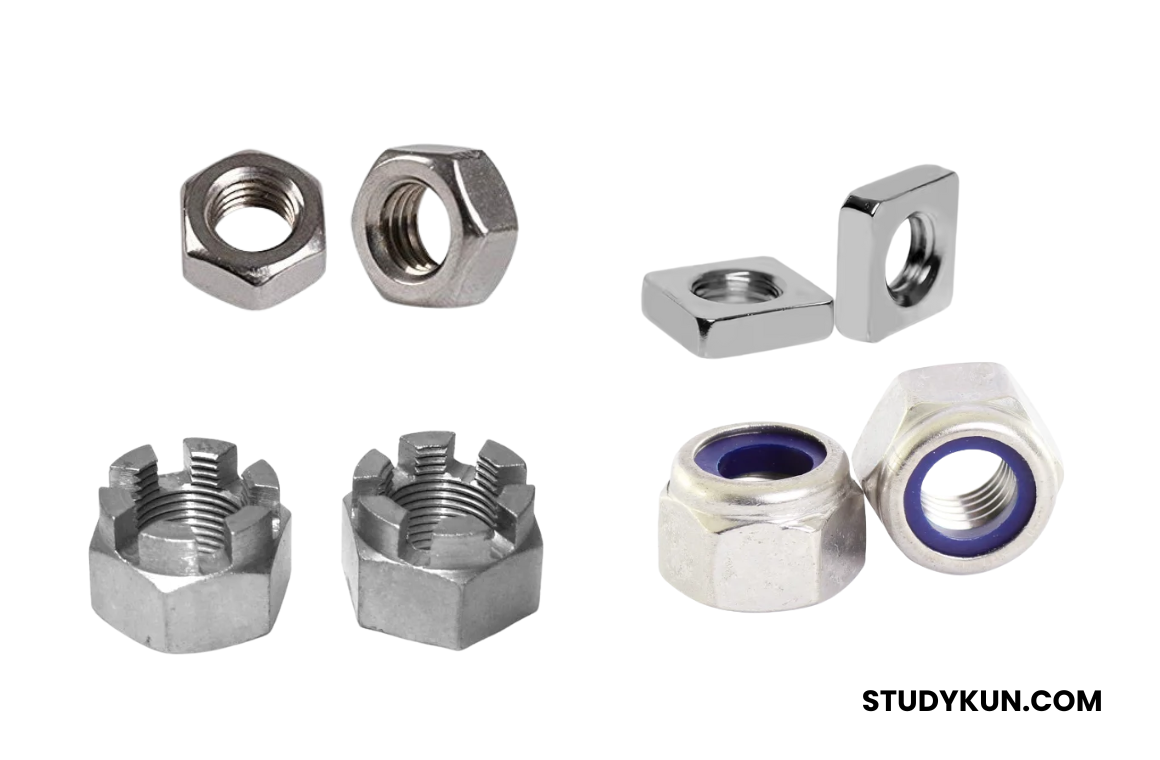

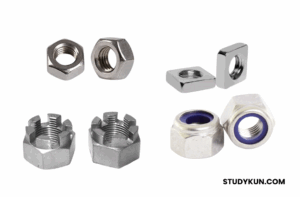

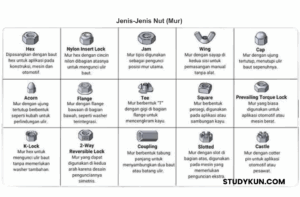

Jenis-Jenis Mur dan Aplikasinya:

Keragaman aplikasi teknik menuntut adanya berbagai jenis mur dengan desain spesifik untuk memenuhi kebutuhan yang berbeda. Mari kita telaah beberapa jenis mur yang paling umum di gunakan:

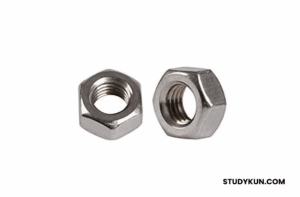

1. Mur Segi Enam (Hexagonal Plain Nut)

Mur segi enam, atau yang akrab di sapa hex nut, adalah primadona dalam dunia pengikatan. Popularitasnya merajalela di berbagai sektor industri, mulai dari konstruksi bangunan megah, perakitan kendaraan bermotor. Selain itu, mur segi enam di gunakan pada lini produksi manufaktur yang sibuk, hingga penataan peralatan rumah tangga sederhana. Kesederhanaan desainnya berpadu dengan efektivitas fungsi, menjadikannya pilihan utama untuk beragam kebutuhan pengikatan.

Sesuai dengan namanya, ciri khas utama mur segi enam terletak pada enam sisi eksternalnya. Di mana mur jenis ini satu ini memiliki bentuk heksagon (segi enam) yang simetris. Serta pada bagian dalamnya terukir ulir internal yang presisi. Ulir internal yang presisi ini di rancang untuk berpasangan sempurna dengan ulir eksternal pada baut dengan ukuran dan jenis ulir yang serasi.

Material Pembuatan:

Fleksibilitas adalah salah satu kunci popularitas mur segi enam. Material pembuatannya pun sangat beragam, di pilih berdasarkan tuntutan aplikasi:

Baja Karbon Rendah (Mild Steel): Pilihan ekonomis yang ideal untuk aplikasi umum yang tidak terpapar kondisi ekstrem atau membutuhkan kekuatan super tinggi.
Baja Karbon Menengah dan Tinggi: Hadir sebagai solusi untuk aplikasi yang membutuhkan ketahanan terhadap gaya tarik dan geser yang lebih besar.
Baja Paduan: Dengan penambahan elemen seperti kromium atau molibdenum, mur ini menawarkan peningkatan signifikan dalam kekuatan, ketahanan aus, atau kemampuan bertahan pada suhu tinggi.
Baja Tahan Karat (Stainless Steel): Pilihan tak tergantikan untuk aplikasi yang berhadapan dengan lingkungan lembab, asam, atau dalam industri yang mengutamakan kebersihan seperti makanan dan farmasi.
Logam Non-Ferrous: Material seperti kuningan, aluminium, atau titanium di pilih untuk aplikasi spesifik yang membutuhkan konduktivitas listrik. Selain itu jenis mur satu ini memiliki berat bobot yang ringan, dan ketahanan korosi yang unik.

Keunggulan Mur Segi Enam:

Kemudahan Penggunaan: Desain segi enam yang ergonomis sangat memudahkan proses pengencangan dan pelonggaran menggunakan kunci pas (wrench) atau kunci ring (socket wrench). Enam titik kontak memberikan pegangan yang aman, meminimalkan risiko selip dan potensi kerusakan pada mur maupun baut.
Ketersediaan Luas: Sebagai jenis mur yang paling umum, mur segi enam sangat mudah di temukan di pasaran. Berbagai ukuran, material, dan standar internasional (seperti ISO, DIN, ANSI) tersedia untuk memenuhi beragam kebutuhan.
Biaya Efektif: Proses produksi mur segi enam yang relatif sederhana menjadikannya pilihan yang sangat ekonomis untuk sebagian besar aplikasi pengikatan.
Kekuatan yang Memadai: Untuk kebutuhan pengikatan umum, mur segi enam yang terbuat dari baja lunak atau baja karbon menengah mampu menawarkan kekuatan yang lebih dari cukup.
Versatilitas Tinggi: Kemampuannya untuk beradaptasi dengan berbagai kondisi dan aplikasi menjadikannya pilihan serbaguna di berbagai industri.

Penggunaan Umum:

Mur segi enam adalah tulang punggung dalam dunia pengikatan dan dapat di temukan di hampir setiap sudut industri:

Konstruksi: Mengikat elemen-elemen struktural seperti baja profil, kayu, dan bahkan beton (dengan bantuan angkur baut).
Otomotif: Merakit komponen-komponen vital pada mesin, bodi kendaraan, dan sistem suspensi.
Manufaktur: Perakitan berbagai jenis mesin industri, peralatan produksi, dan produk konsumen sehari-hari.
Elektronik: Mengamankan komponen-komponen sensitif pada sasis atau panel perangkat elektronik.
Peralatan Rumah Tangga: Merakit furnitur, perangkat elektronik rumah tangga, dan berbagai struktur lainnya.

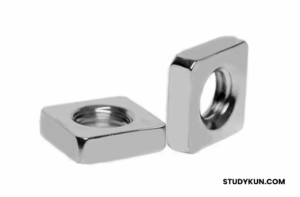

2. Mur Segi Empat (Square Nut)

Berbeda dengan popularitas mur segi enam, mur segi empat hadir dengan karakteristik unik yang membuatnya unggul dalam aplikasi-aplikasi tertentu. Sesuai namanya, mur ini memiliki empat sisi datar yang membentuk sebuah persegi, memberikan identitas visual yang berbeda.

Karakteristik dan Keunggulan:

Area Kontak yang Lebih Besar: Keunggulan utama mur segi empat terletak pada area kontaknya yang lebih luas dengan permukaan material yang di ikat atau dengan washer (ring) jika di gunakan. Distribusi gaya penjepitan yang lebih merata ini memberikan stabilitas tambahan pada sambungan.
Ketahanan Terhadap Putaran (Rotational Resistance): Bentuk persegi memberikan ketahanan yang lebih baik terhadap putaran saat proses pengencangan atau saat menerima beban torsi. Sudut-sudutnya yang bersentuhan dengan material atau komponen di sekitarnya cenderung menahan mur agar tidak ikut berputar saat baut di putar.
Kekuatan Penahan yang Baik: Kombinasi area kontak yang lebih besar dan ketahanan terhadap putaran yang superior menghasilkan kekuatan penahan yang solid, terutama dalam aplikasi yang membutuhkan kekencangan yang stabil dan andal.
Kemudahan dalam Penyesuaian (pada beberapa aplikasi): Dalam beberapa desain komponen yang memiliki alur atau dudukan berbentuk persegi, mur segi empat dapat dengan mudah di masukkan dan di tahan posisinya sebelum baut di kencangkan, mempermudah proses perakitan.

Penggunaan Umum:

Meskipun tidak sepopuler mur segi enam, mur segi empat memiliki ceruk aplikasi yang spesifik, terutama pada:

Industri Berat: Kekuatan dan ketahanan terhadap putaran yang di tawarkan oleh mur segi empat menjadikannya pilihan yang tepat untuk aplikasi pada mesin-mesin berat. Terutama pada konstruksi baja, dan peralatan industri lainnya yang rentan beban dan getaran yang signifikan.
Pembuatan Bodi Kereta Api: Dalam industri perkeretaapian, keandalan dan kekuatan sambungan adalah prioritas utama. Mur segi empat sering di gunakan pada bagian-bagian struktural bodi kereta api karena kemampuannya menahan beban dan getaran selama operasional yang intens.
Pembuatan Bodi Pesawat: Mirip dengan aplikasi pada kereta api, industri penerbangan juga mengutamakan keamanan dan kekuatan sambungan. Mur segi empat dapat di temukan pada beberapa bagian non-kritikal atau struktural sekunder pada bodi pesawat.
Aplikasi dengan Alur atau Dudukan Persegi: Beberapa desain komponen secara khusus di rancang dengan alur atau dudukan berbentuk persegi. Hal ini di karenakan untuk mengakomodasi mur segi empat, atau memfasilitasi perakitan dan mencegah rotasi yang tidak di inginkan.

Proses pengencangan dan pelonggaran mur segi empat biasanya di lakukan menggunakan kunci pas (open-end wrench) atau kunci ring (box-end wrench) yang sesuai dengan ukuran mur.

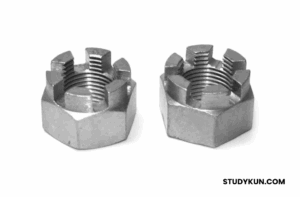

3. Mur dengan Mahkota atau dengan Slot Pengunci (Castellated Nut & Slotted Nut)

Jenis mur ini hadir dengan fitur unik berupa slot atau takikan yang di buat secara presisi pada bagian atas mur. Desain khusus ini bukan tanpa tujuan, ia di rancang untuk mengamankan mur secara efektif agar tidak melonggar akibat getaran hebat atau gerakan rotasi yang tidak terkontrol. Mekanisme penguncian ini bekerja secara sinergis dengan cotter pin (sering juga di sebut split pin atau pen belah).

Perbedaan Antara Castellated Nut dan Slotted Nut:

Meskipun tujuan dan prinsip kerjanya identik, terdapat perbedaan subtle dalam desain slotnya:

Castellated Nut (Mur Mahkota): Memiliki serangkaian slot yang menyerupai mahkota istana (castellated). Jumlah slot biasanya enam atau lebih, terdistribusi secara merata mengelilingi bagian atas mur.
Slotted Nut (Mur dengan Slot): Umumnya hanya memiliki dua slot yang saling berlawanan pada bagian atas mur.

Dalam praktiknya, istilah “castellated nut” sering di gunakan secara umum untuk merujuk pada kedua jenis mur ini karena kesamaan fungsi pengunciannya.

Bagaimana Cara Kerja Mekanisme Penguncian?

Pemasangan Mur: Mur jenis ini di pasang dan di kencangkan pada baut seperti mur konvensional menggunakan kunci pas atau ring dengan torsi yang sesuai.
Penyelarasan Slot dan Lubang Baut: Baut yang di gunakan bersama mur ini memiliki lubang kecil yang menembus bagian berulirnya, biasanya terletak di dekat ujung baut. Setelah mur di kencangkan dengan torsi yang tepat, mur di putar sedikit (jika di perlukan) hingga salah satu slot pada mur sejajar sempurna dengan lubang pada baut.
Pemasangan Cotter Pin: Sebuah cotter pin kemudian di masukkan dengan hati-hati melalui salah satu slot pada mur dan menembus lubang kecil pada baut.
Pengamanan Cotter Pin: Langkah terakhir adalah menekuk kedua ujung cotter pin yang keluar dari lubang baut ke arah yang berlawanan. Tekukan ini berfungsi ganda yaitu untuk mencegah cotter pin terlepas dan secara fisik menghalangi mur untuk berputar karena terganjal oleh cotter pin yang “terkunci” di dalam slot mur.

Keunggulan Penggunaan Mur dengan Mahkota/Slot Pengunci:

Keamanan Tingkat Tinggi: Metode penguncian menggunakan cotter pin terbukti sangat efektif dalam mencegah mur melonggar, terutama dalam aplikasi yang подвержены getaran ekstrem atau perubahan beban yang signifikan.
Sederhana Namun Andal: Mekanismenya relatif sederhana dalam konsep namun sangat andal dan telah menjadi standar dalam berbagai aplikasi selama bertahun-tahun.
Mudah di Periksa Secara Visual: Keberadaan cotter pin yang tertekuk dengan jelas mengindikasikan bahwa mekanisme penguncian telah terpasang dengan benar, memudahkan proses inspeksi keamanan.

Kekurangan Penggunaan Mur dengan Mahkota/Slot Pengunci:

Membutuhkan Komponen Tambahan: Penggunaan cotter pin sebagai elemen pengunci berarti ada komponen tambahan yang perlu di pasang dan di pastikan kondisinya.
Proses Pemasangan yang Lebih Lama: Di bandingkan dengan mur biasa, proses pemasangan mur jenis ini sedikit lebih rumit dan memakan waktu karena memerlukan penyelarasan slot dan pemasangan cotter pin.
Tidak Ideal untuk Pengencangan Berulang: Proses membengkokkan dan meluruskan cotter pin secara berulang kali dapat melemahkan materialnya. Oleh karena itu, cotter pin sebaiknya di ganti dengan yang baru setiap kali mur di lepas dan di pasang kembali untuk memastikan keamanannya.

Penggunaan Umum:

Mur dengan mahkota atau slot pengunci sering menjadi pilihan utama dalam aplikasi di mana keamanan terhadap kelonggaran adalah prioritas utama, seperti:

Sistem Suspensi Kendaraan: Pada sambungan ball joint, tie rod end, dan komponen suspensi lainnya yang terus-menerus подвержены getaran dan gerakan dinamis.
Poros Berputar: Pada ujung poros yang terhubung dengan bearing, roda gigi, atau komponen lain yang berputar dengan kecepatan tinggi.
Aplikasi Penerbangan: Pada sambungan-sambungan kritikal di pesawat terbang yang menuntut tingkat keamanan tertinggi tanpa kompromi.
Peralatan Berat dan Mesin Industri: Pada sambungan yang подвержены beban berat, getaran kuat, dan kondisi operasional yang ekstrem.

Singkatnya, mur dengan mahkota atau slot pengunci adalah solusi penguncian yang efektif dan andal untuk aplikasi yang rentan getaran dan gerakan, mengandalkan cotter pin sebagai elemen pengunci fisik tambahan.

4. Mur Pengunci (Lock Nut)

Mur pengunci adalah jenis mur yang di rancang untuk mencegah kelonggaran dengan mekanisme penguncian terintegrasi. Umumnya, mur jenis ini memiliki ukuran yang lebih tipis di bandingkan mur standar dan sering di pasangkan sebagai mur kedua di bawah mur utama.

Fungsi Utama:

Fungsi utama mur pengunci adalah sebagai pengunci tambahan yang biasanya di pasangkan di bawah mur utama. Tujuannya adalah untuk mencegah mur utama melonggar akibat getaran, gerakan, atau bahkan pelonggaran akibat beban siklik. Dengan adanya dua mur yang saling mengunci, sambungan menjadi jauh lebih aman dan andal.

Mekanisme Penguncian (Contoh Umum):

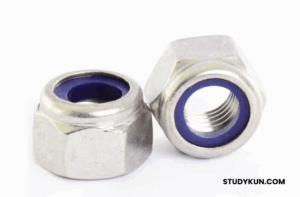

Nylon Insert Lock Nut (Nyloc Nut): Memiliki ring nilon di bagian atas yang tertekan oleh ulir baut saat di kencangkan, menciptakan gesekan yang mencegah mur berputar.
Prevailing Torque Lock Nut: Memiliki desain ulir yang sedikit terdistorsi atau fitur tambahan yang menciptakan gesekan saat baut di pasang.
Serrated Flange Nut: Memiliki gerigi di bagian bawah flensa yang menggigit permukaan material saat di kencangkan, mencegah rotasi.

Keunggulan:

Mencegah Kelonggaran Efektif: Berbagai mekanisme penguncian menawarkan perlindungan yang baik terhadap getaran dan beban.
Pemasangan Relatif Mudah: Umumnya di pasang seperti mur standar.
Dapat di Gunakan Kembali (tergantung desain): Beberapa jenis lock nut dapat di gunakan kembali beberapa kali sebelum kehilangan efektivitas pengunciannya.

Penggunaan Umum:

Otomotif: Pada komponen yang подвержены getaran seperti knalpot atau mounting mesin.
Peralatan Industri: Pada mesin dan peralatan yang bergerak.
Konstruksi: Pada sambungan yang membutuhkan keamanan tambahan.
Elektronik: Mengamankan komponen pada perangkat yang подвержены getaran.

Kesimpulan:

Mur, meskipun sering di anggap sebagai komponen kecil yang sederhana, memainkan peran yang sangat vital dalam dunia teknik dan perakitan. Pemahaman yang mendalam mengenai definisi, material penyusun yang beragam, serta berbagai jenis mur dengan keunggulan dan aplikasi spesifiknya adalah esensial bagi para profesional teknik, perakit, maupun siapa saja yang terlibat dalam proyek yang membutuhkan sambungan yang andal dan aman. Pemilihan jenis mur yang tepat, dengan mempertimbangkan material dan mekanisme penguncian yang sesuai dengan kebutuhan aplikasi, akan menjamin keamanan, keandalan, dan efisiensi dalam berbagai proyek teknik dan perakitan.
