Mengenal Lebih Dekat Piston Ring



Mengenal Lebih Dekat Piston Ring – Dalam dunia motor bakar, sebuah komponen kecil namun krusial bernama piston ring memegang peranan yang sangat penting. Piston ring, atau yang dalam bahasa Indonesia juga di kenal sebagai ring torak, adalah cincin logam elastis yang terpasang pada alur di sekeliling piston. Piston ring sendiri merupakan komponen motor bakar yang terbuat dari material baja. Material baja ini di harapkan mampu melingkari bagian kepala piston. Selain itu, komponen ini seringkali luput dari perhatian, padahal tanpa kehadirannya, kinerja mesin akan jauh dari optimal bahkan bisa berakibat fatal.

Fungsi Utama Piston Ring:

Berdasarkan informasi yang Anda berikan, setidaknya ada tiga fungsi utama dari piston ring:

1. Mencegah Kebocoran Gas Pembakaran (Compression Sealing): Fungsi paling vital dari piston ring adalah menyegel celah antara piston dan dinding silinder. Saat proses pembakaran terjadi, tekanan gas yang sangat tinggi di hasilkan. Piston ring memastikan gas ini tidak lolos ke bawah piston (crankcase). Sehingga seluruh energi hasil pembakaran dapat mendorong piston untuk menghasilkan tenaga. Kebocoran gas ini di kenal dengan istilah blow-by gas.

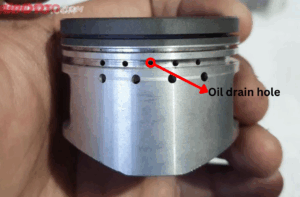

2. Mengikis Sisa Oli Pelumas pada Dinding Silinder (Oil Scraping): Dinding silinder perlu di lumasi oleh oli untuk mengurangi gesekan antara piston dan silinder. Namun, jika oli pelumas berlebihan masuk ke ruang bakar, akan terjadi pembakaran oli yang menghasilkan asap putih dan residu karbon. Piston ring, khususnya oil ring, bertugas untuk menyapu dan mengikis sisa-sisa oli pada dinding silinder agar tidak ikut terbakar. Oli yang terkikis ini kemudian di alirkan kembali ke bak oli melalui lubang pada piston.
3. Membantu Perpindahan Panas dari Piston ke Silinder (Heat Transfer): Proses pembakaran menghasilkan panas yang sangat tinggi pada piston. Piston ring, melalui kontak fisiknya dengan dinding silinder, membantu memindahkan sebagian panas ini ke dinding silinder yang kemudian di dinginkan oleh sistem pendingin mesin. Fungsi ini penting untuk mencegah piston mengalami overheating yang dapat menyebabkan kerusakan.

Baca juga: Mengenal Lebih Dekat Piston

Cara Kerja Piston Ring:

Piston ring bekerja berdasarkan prinsip elastisitas material dan tekanan gas pembakaran.

• Pemasangan dengan Celah (End Gap): Piston ring tidak terpasang secara rapat sempurna melingkari piston. Terdapat celah kecil yang di sebut end gap. Celah ini di perlukan untuk memberikan ruang bagi ring untuk memuai akibat panas saat mesin beroperasi. Ukuran end gap ini sangat presisi dan di atur oleh pabrikan.
• Tekanan Gas Memperkuat Sealing: Saat terjadi pembakaran, tekanan gas yang tinggi akan menekan piston ring ke bawah dan ke samping. Sehingga hal ini akan memperkuat kontaknya dengan dinding silinder. Tekanan ini membantu ring untuk menutup celah dengan lebih efektif.
• Rotasi Ring: Saat piston bergerak naik turun, piston ring juga akan berputar di dalam alurnya. Rotasi ini membantu mencegah end gap dari ketiga ring (jika ada tiga) berada pada posisi yang sejajar, sehingga potensi kebocoran gas semakin kecil. Alur pada piston di buat sedikit lebih lebar dari lebar ring untuk memungkinkan gerakan ini.
• Kerja Oil Ring: Oil ring memiliki desain khusus, umumnya berbentuk “C” terbalik dengan celah dan lubang-lubang di belakangnya. Saat piston bergerak ke bawah, oil ring akan mengikis lapisan oli pada dinding silinder. Oli yang terkikis ini akan masuk ke dalam ring melalui celah dan kemudian di alirkan kembali ke bak oli melalui lubang pada piston. Pada putaran mesin tinggi, elastisitas ring saja mungkin tidak cukup kuat untuk mengikis oli secara efektif. Sehingga beberapa desain oil ring di lengkapi dengan pegas pengembang (expander spring) di dalamnya untuk meningkatkan tekanan kontaknya dengan dinding silinder.

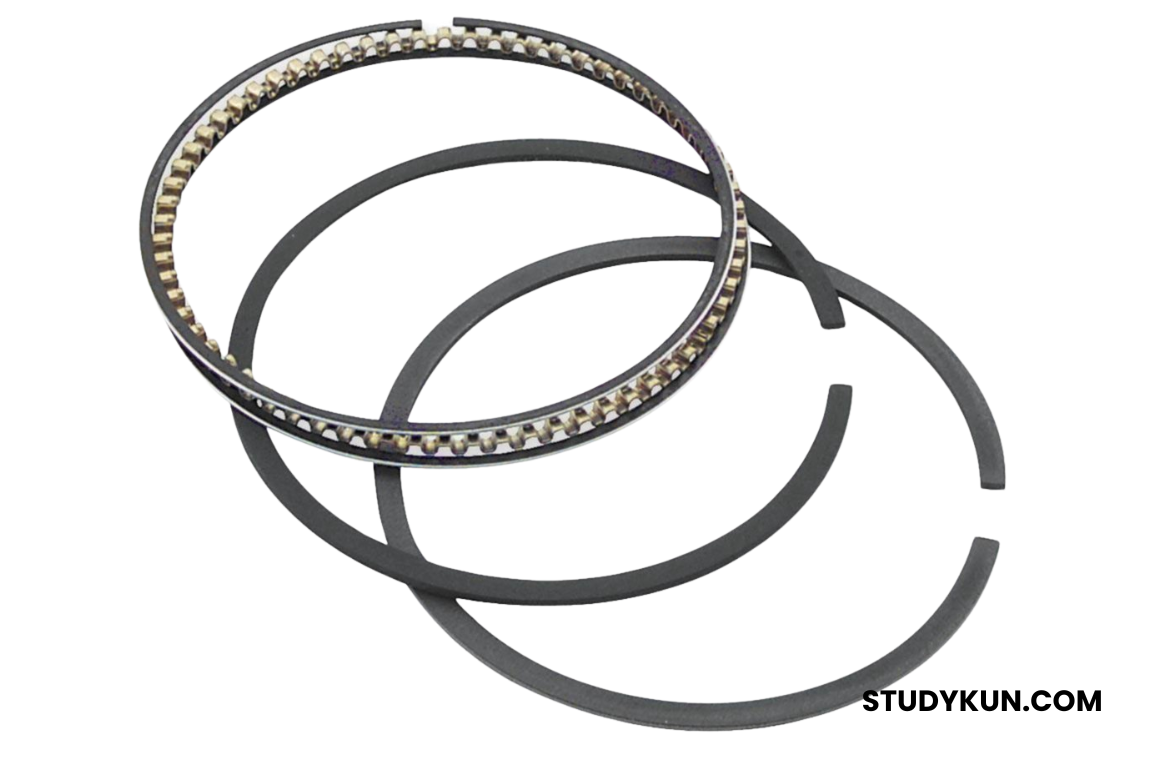

Jenis-Jenis Piston Ring:

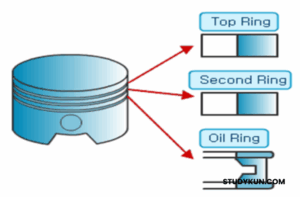

Umumnya, dalam satu piston terdapat tiga buah ring dengan fungsi yang berbeda:

1. Ring Kompresi Pertama (Top Compression Ring): Ring yang terletak paling atas ini memiliki tugas utama untuk menahan tekanan gas pembakaran yang paling tinggi. Material dan lapisan pada ring ini di rancang agar tahan terhadap panas dan gesekan ekstrem.
2. Ring Kompresi Kedua (Second Compression Ring): Ring ini berfungsi ganda, yaitu membantu ring kompresi pertama dalam menyegel kebocoran gas dan juga bertugas mengontrol ketebalan lapisan oli pelumas pada dinding silinder.
3. Ring Oli (Oil Ring): Ring yang terletak paling bawah, dekat dengan piston skirt, memiliki fungsi utama untuk menyapu dan mengikis sisa oli pelumas pada dinding silinder. Desainnya yang khas dengan celah dan saluran memungkinkan oli untuk kembali ke bak oli.

Baca juga: Mengenal Lebih Dekat Blok Silinder

Konfigurasi Dua Ring:

Beberapa desain mesin, terutama pada mobil balap atau untuk tujuan efisiensi bahan bakar, hanya menggunakan dua buah ring: satu ring kompresi dan satu ring oli. Penghilangan satu ring kompresi dapat mengurangi gesekan antara piston dan dinding silinder, yang berpotensi meningkatkan efisiensi bahan bakar dan memungkinkan putaran mesin yang lebih tinggi dengan lebih sedikit hambatan. Pada mobil balap, konfigurasi dua ring juga dapat membantu memendekkan ketinggian piston, sehingga mengurangi berat total mesin. Namun, desain ini memerlukan toleransi yang sangat presisi dan material ring yang berkualitas tinggi untuk tetap menjaga fungsi penyegelan dan kontrol oli yang optimal.

Material dan Lapisan Piston Ring:

Piston ring umumnya terbuat dari baja tuang (cast iron) yang memiliki elastisitas dan ketahanan aus yang baik. Untuk meningkatkan performa dan daya tahan, terutama pada ring kompresi pertama, seringkali di berikan lapisan khusus pada permukaannya. Lapisan ini bertujuan untuk:

• Mengurangi Gesekan: Lapisan seperti kromium (chromium plating) atau molybdenum dapat mengurangi gesekan antara ring dan dinding silinder, sehingga meningkatkan efisiensi dan mengurangi keausan.
• Meningkatkan Ketahanan Panas: Beberapa lapisan di rancang untuk tahan terhadap suhu tinggi yang di hasilkan oleh proses pembakaran.
• Meningkatkan Pelumasan: Lapisan tertentu dapat membantu mempertahankan lapisan oli tipis pada dinding silinder.

Kelebihan dan Kekurangan Penggunaan Piston Ring:

Kelebihan:

• Penyegelan Ruang Bakar yang Efektif: Memastikan tekanan pembakaran tidak hilang, sehingga tenaga mesin optimal.
• Kontrol Konsumsi Oli: Mencegah oli masuk ke ruang bakar secara berlebihan, mengurangi emisi gas buang dan pembentukan karbon.
• Transfer Panas yang Baik: Membantu mendinginkan piston dan mencegah overheating.
• Masa Pakai Mesin Lebih Panjang: Mengurangi gesekan dan keausan pada piston dan silinder.

Kekurangan:

• Menimbulkan Gesekan: Meskipun di rancang untuk meminimalkan gesekan, piston ring tetap menjadi salah satu sumber gesekan internal mesin.
• Membutuhkan Pelumasan yang Baik: Kinerja ring sangat bergantung pada kualitas dan kuantitas oli pelumas. Kekurangan pelumasan dapat menyebabkan keausan dini.
• Memiliki Batas Usia Pakai: Seiring waktu dan pemakaian, piston ring dapat mengalami keausan, kehilangan elastisitas, atau bahkan patah, yang dapat menyebabkan kebocoran kompresi dan masalah lainnya.

Kesimpulan:

Piston ring adalah komponen esensial dalam mesin pembakaran dalam. Meskipun terlihat sederhana, fungsinya sangat vital dalam menjaga kinerja, efisiensi, dan keawetan mesin. Pemahaman yang baik mengenai fungsi, cara kerja, dan jenis-jenis piston ring penting bagi siapa saja yang berkecimpung di dunia otomotif, baik sebagai mekanik maupun sebagai pemilik kendaraan. Perawatan sistem pelumasan yang baik dan penggantian piston ring yang tepat waktu sesuai dengan rekomendasi pabrikan akan memastikan mesin kendaraan Anda tetap bekerja optimal.
