Mengenal Lebih Dekat Silinder Liner

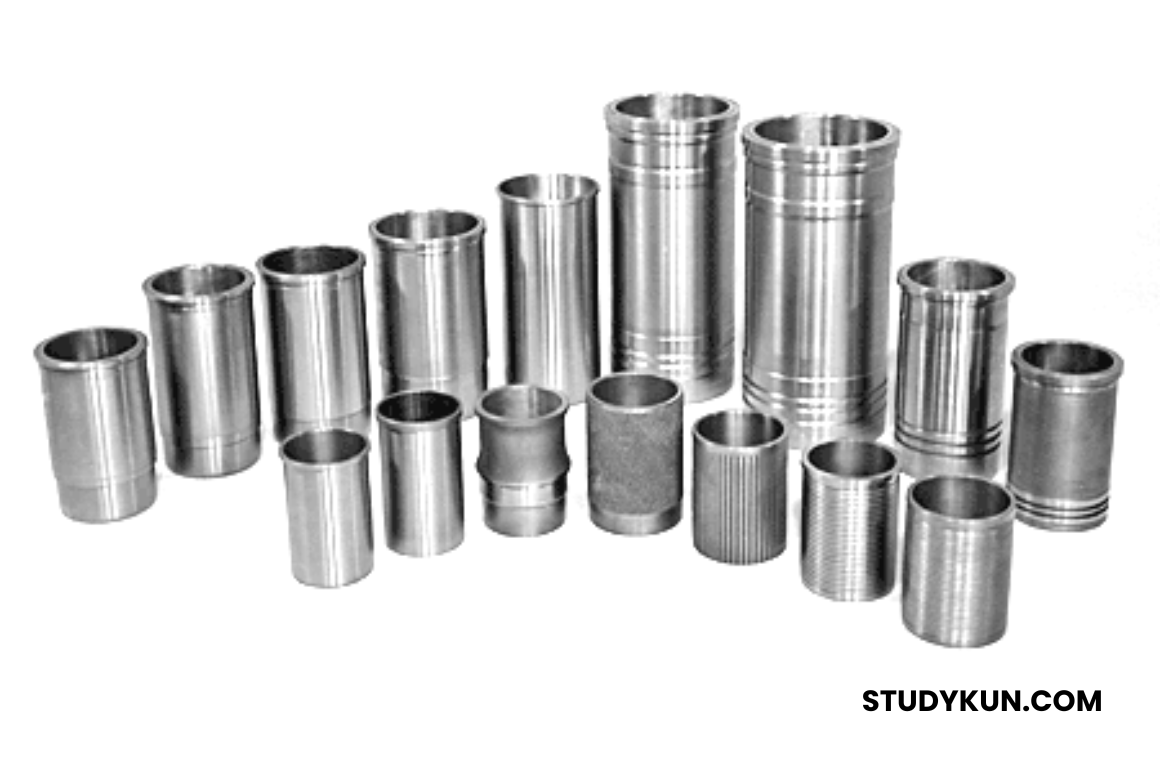

Mengenal Lebih Dekat Silinder Liner – Dalam dunia mesin pembakaran internal, khususnya pada cylinder block, terdapat sebuah komponen krusial yang berinteraksi langsung dengan piston. Silinder liner atau sering juga di sebut tabung silinder. Komponen ini membentuk permukaan dalam silinder, tempat di mana piston bergerak naik turun melakukan siklus pembakaran.

Mengapa Silinder Liner Begitu Penting?

Bayangkan gesekan yang terjadi antara piston yang bergerak cepat dengan dinding silinder. Selain itu, di tambah lagi dengan tekanan dan temperatur ekstrem akibat proses pembakaran. Di sinilah peran penting silinder liner terlihat jelas:

• Menahan Gesekan dan Keausan: Liner menjadi “perisai” bagi cylinder block yang umumnya terbuat dari material yang mungkin tidak sekuat liner terhadap gesekan terus-menerus dari piston.
• Ketahanan Terhadap Temperatur Tinggi: Proses pembakaran menghasilkan panas yang sangat tinggi. Liner harus mampu mempertahankan bentuk dan kekuatannya pada temperatur operasional mesin.
• Ekspansi Termal yang Terkontrol: Material liner harus memiliki koefisien muai panas yang terukur. Agar perubahan dimensi akibat panas tidak melebihi batas toleransi yang di tentukan. Hal ini penting untuk menjaga kerapatan antara piston dan dinding silinder pada mesin.
• Mencegah “Seizure” (Macam): Kombinasi temperatur tinggi dan gesekan tanpa pelumasan yang memadai dapat menyebabkan piston dan liner “lengket” atau macet. Material liner yang tepat, bersama dengan pelumasan oli, mencegah kondisi ini.

Baca juga: Mengenal Lebih Dekat Blok Silinder

Jenis-Jenis Konstruksi Silinder Liner

Pada dasarnya, terdapat dua pendekatan utama dalam konstruksi silinder terkait dengan liner:

1. Linerless Type: Pada konstruksi ini, dinding silinder pada cylinder block yang terbuat dari baja langsung di lapisi dengan material cast iron (besi cor) yang tahan aus. Dengan kata lain, liner menjadi bagian integral dari cylinder block dan tidak dapat di ganti secara terpisah.
2. Liner Type: Jika cylinder block terbuat dari aluminum alloy (paduan aluminium) yang lebih ringan namun kurang tahan terhadap gesekan, maka di gunakan liner terpisah yang terbuat dari cast iron. Liner ini kemudian di pasang ke dalam dinding silinder cylinder block. Ini memungkinkan penggantian liner jika terjadi keausan.

Material Liner: Lebih dari Sekadar Besi Cor

Meskipun cast iron menjadi pilihan umum karena kekuatannya dan kemampuannya menahan keausan, perkembangan teknologi telah menghadirkan alternatif lain, terutama untuk mesin-mesin berperforma tinggi:

• Cast Iron (Besi Cor): Pilihan tradisional yang terbukti kuat dan tahan lama untuk sebagian besar aplikasi.
• Special Silicon Alloy: Di gunakan pada mesin balap atau mesin dengan efisiensi tinggi. Paduan silikon memiliki karakteristik yang mirip dengan aluminium dalam hal perambatan panas yang rendah, namun dengan ketahanan aus yang lebih baik. Meskipun demikian, material ini cenderung mahal dan sulit di produksi.
• Special Treatment pada Permukaan Aluminium: Beberapa produsen mengembangkan teknik surface treatment khusus pada dinding silinder aluminum alloy untuk meningkatkan kekerasannya dan ketahanannya terhadap keausan, sehingga menghilangkan kebutuhan akan liner terpisah. Metode ini juga cenderung mahal namun menghasilkan mesin yang lebih ringan dan kompak.

Gap Antara Liner dan Piston: Presisi dalam Mikron

Celah (gap) antara silinder liner dan piston adalah parameter kritis yang sangat di pengaruhi oleh material keduanya dan temperatur operasional mesin.

• Liner Besi Cor – Piston Aluminium: Karena aluminium memiliki koefisien muai panas hampir dua kali lipat baja, celah pada suhu ruang perlu di atur lebih besar, sekitar 30-40 mikron (0.03 mm – 0.04 mm). Tujuannya agar saat mesin mencapai suhu kerja, ekspansi aluminium akan mengurangi celah menjadi ukuran ideal.
• Liner Aluminium – Piston Aluminium: Jika kedua komponen terbuat dari aluminium, perbedaan perambatan panas sangat kecil. Oleh karena itu, celah yang di butuhkan pada suhu ruang jauh lebih kecil, sekitar 10 mikron.

Baca juga: Mengenal Lebih Dekat Motor Diesel

Pendinginan di Sekitar Liner: Menjaga Suhu Ideal

Di sekeliling silinder liner terdapat ruang yang di sebut water jacket (jaket air). Ruangan ini berfungsi sebagai jalur sirkulasi cairan pendingin (biasanya campuran air dan antifreeze). Water jacket bertugas menyerap panas berlebih yang di hasilkan oleh proses pembakaran dan gesekan piston. Sehingga menjaga temperatur mesin tetap dalam rentang optimal. Sistem pendinginan yang efektif ini sangat penting untuk mencegah overheating yang dapat merusak komponen mesin.

Kesimpulan

Mengenal lebih dekat silinder liner yang merupakan komponen vital dalam mesin pembakaran internal. Selain itu, silinder liner memastikan kinerja optimal dan daya tahan mesin. Pemilihan material dan desain liner sangat bergantung pada jenis mesin, material cylinder block, serta tuntutan performa dan efisiensi. Memahami fungsi dan berbagai aspek terkait silinder liner memberikan wawasan yang lebih dalam tentang kompleksitas dan presisi dalam rekayasa mesin modern.
