Mengungkap Struktur Internal Filter Oli -

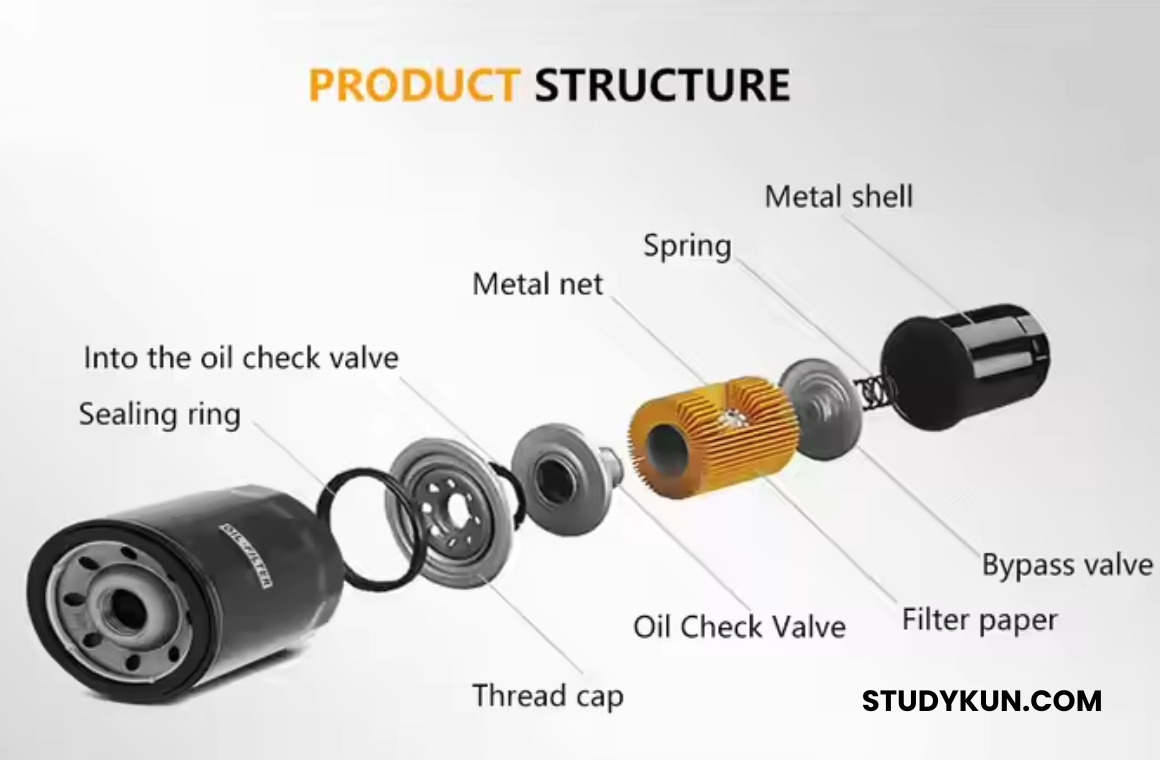

Mengungkap Struktur Internal Filter Oli – Dalam sistem pelumasan kendaraan bermotor, filter oli memegang peranan krusial dalam menjaga kebersihan oli yang bersirkulasi. Oli yang bersih memastikan gesekan antar komponen mesin tetap minimal, sehingga memperpanjang usia pakai dan menjaga performa mesin tetap optimal. Gambar di atas menyajikan ilustrasi exploded view yang memperlihatkan secara detail struktur internal sebuah filter oli. Mari kita telaah satu per satu komponen penyusunnya dan memahami fungsinya masing-masing:

1. Metal Shell (Cangkang Logam): Pelindung Utama

Bagian terluar dari filter oli adalah metal shell atau cangkang logam. Komponen ini berfungsi sebagai pelindung bagi seluruh komponen internal filter dari benturan eksternal dan tekanan oli yang tinggi selama mesin beroperasi. Kekuatan dan ketahanan cangkang logam sangat penting untuk menjaga integritas filter dalam berbagai kondisi kerja.

2. Filter Paper (Kertas Filter): Jantung Proses Filtrasi

Di dalam cangkang logam, terdapat filter paper atau kertas filter. Inilah komponen utama yang bertugas menyaring kotoran, partikel logam hasil gesekan, debu, dan kontaminan lainnya dari oli mesin. Kertas filter ini biasanya terbuat dari serat selulosa khusus yang dirancang dengan pori-pori mikroskopis untuk menangkap partikel-partikel kecil namun tetap memungkinkan aliran oli yang lancar. Desain lipatan-lipatan (pleats) pada kertas filter bertujuan untuk memperluas area permukaan filtrasi, sehingga meningkatkan efisiensi penyaringan dan memperpanjang masa pakai filter.

3. Metal Net (Jaring Logam): Penopang Struktur Kertas Filter

Untuk mencegah kertas filter kolaps atau robek akibat tekanan oli yang terus menerus, filter oli dilengkapi dengan metal net atau jaring logam. Jaring ini memberikan dukungan struktural pada kertas filter, memastikan bentuk dan integritasnya terjaga selama proses penyaringan berlangsung.

4. Spring (Pegas): Penjaga Kerapatan Komponen Internal

Sebuah spring atau pegas terletak di dalam filter dan berfungsi untuk memberikan tekanan yang konstan pada komponen-komponen internal, termasuk elemen filter dan katup-katup. Tekanan ini memastikan semua komponen terpasang dengan rapat dan mencegah kebocoran oli di dalam filter.

5. Bypass Valve (Katup Bypass): Mekanisme Keamanan Aliran Oli

Bypass valve atau katup bypass adalah fitur keselamatan yang penting dalam filter oli. Dalam kondisi normal, oli akan selalu mengalir melalui kertas filter untuk disaring. Namun, jika kertas filter tersumbat oleh kotoran yang berlebihan (misalnya karena masa pakai filter sudah terlampaui atau kualitas oli buruk), atau ketika oli menjadi sangat kental pada suhu dingin, tekanan oli di dalam filter dapat meningkat secara signifikan. Katup bypass dirancang untuk membuka secara otomatis ketika tekanan melebihi batas tertentu, memungkinkan oli mengalir langsung ke mesin tanpa melalui filter. Meskipun oli tidak tersaring dalam kondisi bypass, ini lebih baik daripada tidak ada pelumasan sama sekali yang dapat menyebabkan kerusakan mesin yang serius.

6. Oil Check Valve (Katup Periksa Oli) / Anti-Drain Valve:

Komponen yang ditandai sebagai Oil Check Valve pada gambar ini umumnya dikenal juga sebagai Anti-Drain Valve atau katup anti-kuras. Fungsinya adalah untuk mencegah oli kembali turun ke bak oli saat mesin mati. Dengan adanya katup ini, saat mesin dihidupkan kembali, pelumasan ke bagian-bagian mesin dapat terjadi lebih cepat karena filter dan saluran oli masih terisi sebagian oleh oli. Ini sangat penting untuk mengurangi keausan pada saat start awal mesin. Desain katup ini memastikan aliran oli hanya satu arah, yaitu masuk ke filter dan menuju mesin.

7. Into the Oil Check Valve (Saluran Masuk ke Katup Periksa Oli):

Ini adalah jalur atau saluran di dalam filter yang mengarahkan oli kotor dari mesin menuju Oil Check Valve sebelum akhirnya melewati elemen filter.

8. Sealing Ring (Cincin Perapat): Pencegah Kebocoran pada Sambungan

Sealing ring atau cincin perapat, biasanya terbuat dari karet atau material elastomer lainnya, terletak pada bagian dasar filter yang berulir. Fungsinya adalah untuk menciptakan segel yang kedap oli antara filter dan dudukan filter pada mesin, mencegah kebocoran oli saat mesin bekerja. Kualitas dan kondisi sealing ring sangat penting untuk memastikan tidak ada kehilangan oli dari sistem pelumasan.

9. Thread Cap (Tutup Berulir): Penghubung Filter dengan Mesin

Thread cap atau tutup berulir adalah bagian dasar filter yang memiliki ulir. Ulir ini berfungsi sebagai mekanisme pemasangan filter oli pada dudukan yang sesuai di blok mesin. Ukuran dan jenis ulir harus sesuai dengan spesifikasi kendaraan agar filter dapat terpasang dengan aman dan kencang.

Kesimpulan

Setiap komponen dalam filter oli memainkan peran penting dalam memastikan oli mesin tetap bersih dan dapat melumasi bagian-bagian mesin secara efektif. Dari cangkang logam yang melindungi, kertas filter yang menyaring, hingga katup-katup yang mengatur aliran dan mencegah kebocoran, semuanya bekerja secara sinergis untuk menjaga kesehatan mesin kendaraan Anda.

Memahami struktur dan fungsi filter oli menekankan pentingnya penggantian filter oli secara teratur sesuai dengan rekomendasi pabrikan kendaraan. Penggunaan filter oli yang berkualitas dan penggantian yang tepat waktu adalah investasi kecil yang memiliki dampak besar pada umur panjang dan kinerja optimal mesin kendaraan Anda. Jangan pernah mengabaikan perawatan filter oli, karena komponen sederhana ini adalah garda terdepan dalam menjaga kebersihan “darah” mesin Anda.
